ما هي وظائف السلامة التي توفرها صمامات الفحص لحماية أنظمة السوائل

منع التدفق العكسي وحماية المعدات الحرجة

كيف توقف صمامات الفحص التدفق العكسي للحفاظ على حركة السوائل أحادية الاتجاه

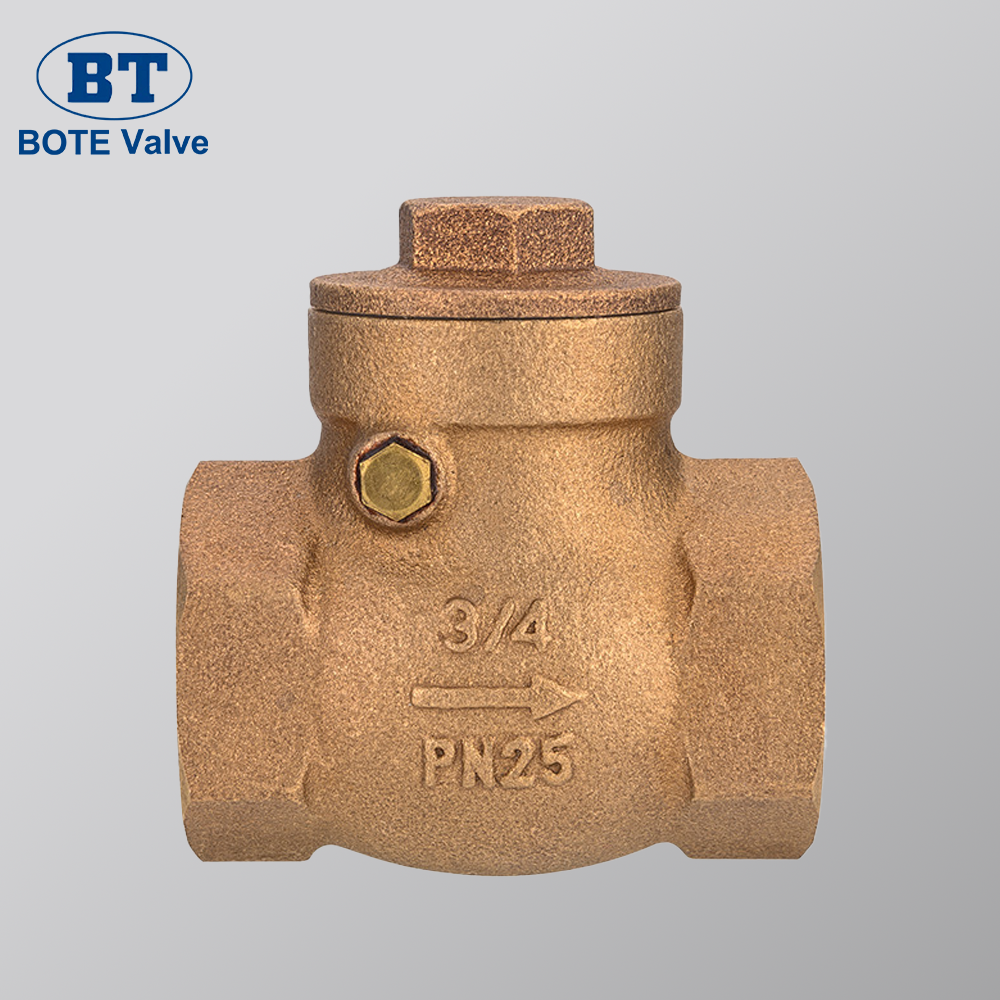

تحافظ صمامات الفحص على حركة السوائل في اتجاه واحد فقط بفضل هندسة ذكية مثل الأقراص العائمة، أو البوابات المتأرجحة، أو الكرات المحمّلة بنوابض التي نعرفها جميعًا من دروس السباكة الأساسية. عندما تتدفق المواد بشكل صحيح إلى الأمام عبر النظام، تبقى هذه المكونات مفتوحة. ولكن إذا ظهر ضغط عكسي يحاول التسلل عبر النظام، فإنها تُغلق فورًا. ويمنع هذا الإغلاق السريع اختلاط السوائل من أجزاء مختلفة من النظام، ويبقي الضغوط مستقرة. وفي التطبيقات الصناعية التي تعتمد على التوقيت الدقيق، يمكن للإصدارات المتطورة مثل صمامات الفحص المزدوجة اللوحة أن تُغلق بالكامل خلال نصف ثانية فقط. ووفقًا لبحث نُشر العام الماضي في مجلة Fluid Control Journal، فإن هذه التصاميم المتقدمة تقلل من فقدان الضغط بنسبة تقارب 40 بالمئة مقارنةً بالطرازات القديمة التي لا تزال مستخدمة في العديد من المنشآت اليوم.

حماية المضخات من التدفق العكسي والفراغ والتلف الميكانيكي

عند حدوث التدفق العكسي، غالبًا ما يؤدي ذلك إلى تشكل التجويف الذي يتسبب في تآكل مراوح المضخات والمحامل بسرعة كبيرة، أحيانًا بأكثر من 0.2 مم في السنة. وهنا تأتي أهمية الصمامات الاختيارية التي تحافظ على استمرار الضغط الإيجابي عند إيقاف المضخات، مما يضمن سير العمليات بسلاسة. كما شهدنا نتائج مثيرة للإعجاب أيضًا. أظهرت دراسة أجرتها المعهد الهيدروليكي عام 2023 أن هذه الصمامات الخاصة المُصممة لمنع الدوران العكسي قللت من مشاكل المضخات الطرد المركزي بنسبة تقارب 35٪ على مدى خمس سنوات في أنظمة نقل الهيدروكربونات. ولهذا أصبح من المنطقي أن العديد من المشغلين يجعلونها الآن جزءًا قياسيًا من معداتهم في الوقت الراهن.

دراسة حالة: منع التدفق العكسي في محطات الضخ الصناعية

تمكنت إحدى منشآت المعالجة الكيميائية من خفض نفقات استبدال المضخات بنسبة تقارب ثلاثة أرباع بعد تركيب صمامات عدم رجوع مدعمة بنوابض على اثني عشر خطًا مختلفًا لمياه التبريد في جميع أنحاء المنشأة. وقد منعت هذه الصمامات المتخصصة بشكل فعال اهتزازات صدمة المياه المزعجة التي كانت السبب في تلف الختم مرة كل شهر تقريبًا قبل ذلك. وتُظهر سجلات الصيانة أن ما كان يستلزم الإصلاح كل 11 أسبوعًا تقريبًا بات الآن يستمر حوالي 15 شهرًا كاملة، وفقًا للبيانات المنشورة في تقرير موثوقية أنظمة السوائل لعام الماضي. بالنسبة لمديري العمليات الذين يتعاملون باستمرار مع أعطال المعدات، فإن هذا النوع من تحسين الموثوقية يحدث فرقًا كبيرًا في تخطيط الميزانية واستمرارية الإنتاج.

العواقب طويلة الأمد للتدفق العكسي غير المراقب على سلامة النظام

يُسرّع التدفق العكسي المستمر من التآكل في خطوط أنابيب الفولاذ الكربوني بثلاث إلى خمس مرات بسبب اضطرابات التدفق ودخول الأكسجين. وفقًا لتحليل جمعية ASME لعام 2022، تتطلب الأنظمة التي لا تحتوي على صمامات فحص زيادة بنسبة 60٪ في الصيانة السنوية، مع تعرض 23٪ منها لتدهور مبكر في الحشوات خلال 18 شهرًا من التشغيل.

تقليل مخاطر صدمة الماء والصدمات الهيدروليكية

كيف يُسهم الإغلاق السريع للصمامات الفاحصة في التحكم بصدمة الماء

تساعد صمامات الفحص في منع الصدمات الهيدروليكية لأنها تُغلق تلقائيًا كلما اتجه التدفق عكسياً. وعندما تتوقف المضخات فجأة أو تُغلق صمامات أخرى بسرعة، فإن موجات الضغط هذه تنتقل عبر الأنابيب بسرعة تتراوح بين 1200 و1500 متر في الثانية وفقًا لأبحاث جمعية المياه الأمريكية الصادرة عام 2022. وأفضل صمامات الفحص تُغلق أيضًا بسرعة كبيرة. ويمكن لبعض الأنواع عالية الجودة التي تحتوي على نوابض أن تُغلق بالكامل خلال 25 إلى 50 مللي ثانية فقط. ويمنع هذا الاستجابة السريعة تدفق الماء العكسي على نفسه، ويقلل من قفزات الضغط الخطرة بنسبة حوالي 40 بالمئة في خطوط المياه الرئيسية عبر المدن. ويعتمد المهندسون البلديون بشكل كبير على هذا النوع من الحماية في أنظمة البنية التحتية الخاصة بهم.

صمامات الفحص ذات القرص المزدوج والصمامات الصامتة: الفعالية في تقليل الزيادات المفاجئة للضغط

تقلل تصميمات الصمامات الصامتة المتقدمة من الزيادات المفاجئة في الضغط من خلال:

• تكوينات ذات قرصين تُقسّم التدفق إلى تيارات متوازنة، مما يقلل قوى التأثير عند الإغلاق بنسبة 60% مقارنةً بالنماذج أحادية القرص
• أنظمة تخفيف الاهتزازات بالزنبرك التي تتحكم في سرعة اصطدام المقعد لتكون أقل من 0.3 م/ث، مما يلغي الاصطكاك المعدني بالمعدن
• هندسات الأقراص المائلة التي تحافظ على الكفاءة الأمامية بينما تبدأ الإغلاق عند عتبات تدفق عكسي أقل بنسبة 30%

تشير البيانات الميدانية من 142 نظامًا مائيًا بلديًا إلى أن هذه الابتكارات تقلل إصلاحات خطوط الأنابيب المرتبطة بالاندفاع بنسبة 78% على مدار خمس سنوات.

عملية التوازن: الإغلاق السريع مقابل زيادة تآكل الصمام والضغط على النظام

بينما يحمي الإغلاق السريع من صدمة الماء، فإنه يُدخل مقايضات ميكانيكية:

1. إجهاد المواد — تتعرض صمامات الفتحة المتأرجحة لارتداء المفصل بسرعة ثلاث مرات أكثر من التصاميم الصامتة بسبب التصادمات ذات القوة العالية
2. احتمالية التكهف — يمكن أن يؤدي الإغلاق الفوري إلى تكوين جيوب فراغية تنفجر بقوى تصل إلى 15,000 رطل لكل بوصة مربعة
3. الإجهاد المائي العلوي — توقف التدفق المفاجئ ينقل الطاقة إلى الخلف، مما يعرّض وصلات الأنابيب القديمة للخطر

إن الطريقة المثلى تتضمن دمج صمامات الفحص سريعة الاستجابة بخزانات التخفيف أو الصمامات الإغاثية، مما يُنشئ حماية متعددة الطبقات تقلل من تكاليف الصيانة بمقدار 18—32 دولارًا أمريكيًا لكل صمام سنويًا.

ضمان استقرار ضغط النظام واستمرارية التشغيل

تُعد صمامات التحقق مكونات ضرورية إلى حد كبير في أي نظام نقل سوائل، لأنها تساعد في الحفاظ على التوازن عند حدوث تغيرات غير متوقعة في التشغيل. وعند توقف التدفق، فإن هذه الصمامات تُغلق تلقائيًا، مما يحافظ على استعداد النظام ويمنع حدوث انخفاضات مزعجة في الضغط قد تؤثر سلبًا على الأداء. فعلى سبيل المثال، في أنظمة الحماية من الحرائق، تحتفظ صمامات التحقق بالضغط المائي الحيوي أثناء أعمال الصيانة، ما يضمن بقاء النظام جاهزًا للعمل في أي لحظة. وقد تم التأكيد مؤخرًا بشكل متكرر على أهمية هذه الخاصية في أوراق بحثية متعددة حول السلامة الهيدروليكية، بما في ذلك ورقة نُشرت في تقرير ديناميكا السوائل للعام الماضي تسلط الضوء على القيمة الكبيرة لهذه الصمامات.

الحفاظ على الاستعداد الأولي وضغط النظام أثناء عمليات الإيقاف أو انقطاع التدفق

أثناء إيقاف تشغيل المضخة، تقوم صمامات التحقق بعزل المكونات الواقعة في اتجاه المصب من أجل:

• منع التصريف الناتج عن الجاذبية في الأنابيب الرأسية
• الحفاظ على ضغط مادة التشحيم في المعدات الدوارة
• حجب دخول الهواء إلى خطوط الشفط، والذي قد يعطل إجراءات الإعادة التلقائية

دور صمامات الفحص في الظروف العابرة وسيناريوهات انفجار خطوط الأنابيب

في الأحداث العابرة الناتجة عن عطل المضخة أو سوء تشغيل الصمام، تستجيب صمامات الفحص خلال جزء من الثانية لـ:

1. إيقاف التدفق العكسي قبل تطور ظاهرة الصدمة المائية التدميرية
2. احتواء السوائل في أقسام خطوط الأنابيب المنفجرة من خلال الإغلاق المتسلسل
3. تمكين التخفيف المنظم للضغط من خلال أنظمة التفريغ المتكاملة

تمنع هذه الوظيفة المزدوجة حدوث أعطال متسلسلة وتسمح بالعزل الآمن للمناطق التالفة — وهي استراتيجية يتم تحسينها باستخدام برامج محاكاة الظروف العابرة أثناء تصميم النظام.

الوقاية من التسريبات والانسكابات وتلوث السوائل

تجنب التلوث المتبادل في خطوط العمليات من خلال ختم موثوق لصمامات الفحص

يمنع الختم الدقيق في صمامات الفحص الخلط غير المقصود في عمليات تدفق متعددة. في المصانع الكيميائية، تقلل أختام صمامات الفحص المُحافظ عليها بشكل جيد من مخاطر التلوث المتبادل بنسبة 87٪ مقارنةً بالنظم غير المختومة (FPCI 2023). وتُشكّل التكوينات ذات المقعد المزدوج والأختام المرنة حواجز موثوقة بين السوائل غير المتوافقة، في حين تضمن الفحوصات الدورية سلامة الختم على المدى الطويل.

الحماية البيئية: تقليل التسربات والانسكابات في أنظمة السوائل الكيميائية والخطرة

تعتمد السلامة البيئية اعتمادًا كبيرًا على صمامات الفحص لوقف تسرب السوائل الخطرة عند توقف المضخات أو انقطاع الخطوط. وفقًا للبيانات الصناعية من شركة نورث إندستريال عام 2023، فإن المصانع التي تدمج صمامات الفحص التلقائية مع أنظمة احتواء التسرب المناسبة تشهد انخفاضًا يبلغ حوالي الثلثين في عدد حوادث التسرب الكيميائي مقارنةً بتلك التي لا تستخدم هذا الإعداد. أما بالنسبة للمواقع التي تتعرض لمخاطر جسيمة، فإن صمامات الفحص المزودة بنابض والتي تُغلق بسرعة تُحدث فرقًا كبيرًا. فكّر في محطات نقل النفط، حيث يمكن أن تتحول التسريبات الصغيرة بمرور الوقت إلى كوارث بيئية كبيرة. هذه الصمامات سريعة التفاعل تعمل حرفيًا كخط الدفاع الأخير ضد انتشار التلوث خارج المناطق الخاضعة للتحكم.
