Guía de compra de válvulas de bola: Capacidad de flujo y clasificación de presión

Cuando se trata de instalaciones de fontanería, HVAC, sistemas industriales o incluso aplicaciones a pequeña escala como equipos de laboratorio, elegir la válvula esférica adecuada es fundamental para garantizar un funcionamiento fluido, eficiencia y seguridad. Entre los numerosos factores a considerar, la capacidad de flujo y la clasificación de presión destacan como los más críticos; determinan directamente si la válvula puede satisfacer las demandas de su sistema específico sin fugas, fallos o averías prematuras. Con una amplia variedad de válvulas esféricas disponibles en el mercado, desde modelos mini compactos hasta versiones industriales de alta resistencia, navegar entre las opciones puede resultar complicado. Esta guía desglosa todo lo que necesita saber sobre la capacidad de flujo y la clasificación de presión, junto con otros aspectos clave, para ayudarle a tomar una decisión de compra informada que se ajuste a sus necesidades.

La capacidad de flujo, a menudo denominada Cv (coeficiente de flujo), mide la cantidad de fluido que una válvula de bola puede permitir que pase a través de ella con una caída de presión determinada. Es una métrica fundamental porque una capacidad de flujo insuficiente puede provocar una reducción en la eficiencia del sistema, mientras que un flujo excesivo podría causar un desperdicio innecesario de energía o fluctuaciones de presión. La capacidad de flujo de una válvula de bola está determinada principalmente por el tamaño de su orificio y su diseño, dos factores que actúan conjuntamente para influir en el movimiento del fluido.

El tamaño del orificio es uno de los factores más directos para determinar la capacidad de flujo. Las válvulas de bola suelen venir en tres tipos de orificio: completo, estándar y reducido. Las válvulas de orificio completo tienen un diámetro interno que coincide con el tamaño de la tubería, permitiendo un flujo máximo del fluido con mínima pérdida de presión, lo cual es ideal para aplicaciones donde son esenciales altas tasas de flujo, como en sistemas industriales de fluidos o riego a gran escala. Las válvulas de orificio estándar tienen un diámetro interno ligeramente menor que el de la tubería, equilibrando la capacidad de flujo y la relación costo-eficacia para usos residenciales y comerciales ligeros, como fontanería o HVAC. Las válvulas de orificio reducido tienen un diámetro interno significativamente menor, lo que limita el flujo, pero son más compactas y económicas, haciéndolas adecuadas para aplicaciones con restricciones de espacio, como equipos de laboratorio o sistemas de dispensación de bebidas.

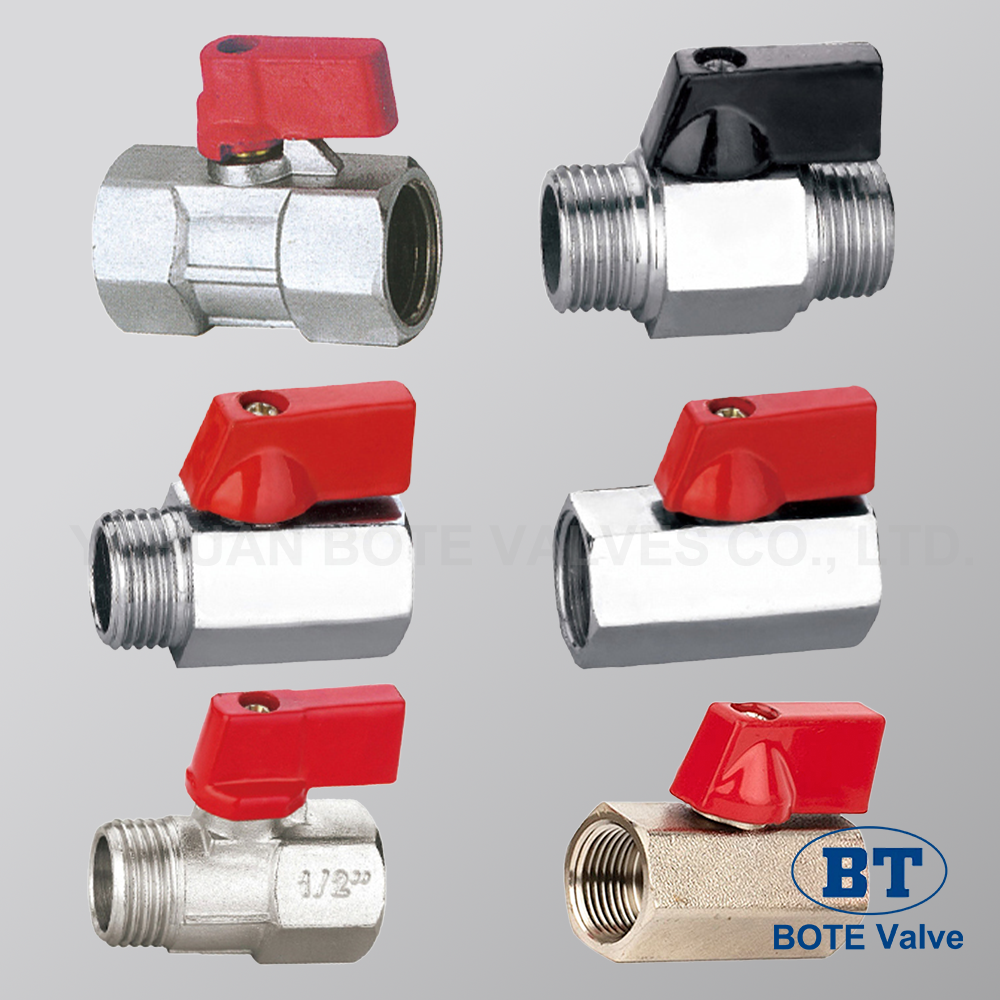

Más allá del tamaño del orificio, el diseño de la válvula también influye en la capacidad de flujo. Por ejemplo, las válvulas esféricas miniatura de latón con una estructura compacta están diseñadas para adaptarse a espacios reducidos sin comprometer el flujo; muchas ofrecen un control preciso del flujo en aplicaciones de baja a media presión. El material de los componentes internos de la válvula, como la esfera y el asiento, también desempeña un papel importante. Una esfera de latón lisa y pulida combinada con un asiento de PTFE reduce la fricción y la turbulencia, permitiendo que el fluido fluya más libremente en comparación con válvulas que tienen componentes rugosos o de baja calidad. Además, la prueba de hermeticidad al 100 % durante la producción garantiza que no existan obstrucciones ni huecos internos que puedan dificultar el flujo, asegurando un rendimiento constante.

Al calcular la capacidad de flujo requerida para su sistema, considere el tipo de fluido (agua, aceite, aire comprimido, etc.), el caudal deseado y la caída de presión aceptable para su aplicación. Por ejemplo, si está instalando una válvula de bola en un sistema de aire comprimido, necesitará un modelo con suficiente capacidad de flujo para mantener una presión constante en todo el sistema. Consultar los datos de caudal del fabricante, a menudo proporcionados en las especificaciones del producto, es esencial para garantizar que la válvula pueda satisfacer las demandas de su sistema.

La presión nominal es otro factor indispensable al seleccionar una válvula de bola, ya que indica la presión máxima que la válvula puede soportar con seguridad sin fugas ni fallos. Utilizar una válvula con una presión nominal inferior a la presión de operación de su sistema representa un riesgo importante para la seguridad, ya que puede provocar la ruptura de la válvula, fugas de fluido e incluso daños en el equipo. Por otro lado, elegir una válvula con una presión nominal innecesariamente alta puede resultar costoso e ineficiente, por lo que es importante ajustar la clasificación de la válvula a las necesidades específicas de su sistema.

La mayoría de las válvulas de bola especifican su clasificación de presión utilizando dos normas comunes: PN (Presión Nominal) y Psi (libras por pulgada cuadrada). Por ejemplo, muchas válvulas de bola de latón de alta calidad tienen una clasificación de presión de PN40 o 600Psi, lo que las hace adecuadas para aplicaciones de baja a media presión, como fontanería, HVAC y sistemas industriales de fluidos. Es fundamental tener en cuenta que la clasificación de presión puede verse afectada por la temperatura: temperaturas más altas pueden reducir la presión máxima de funcionamiento seguro de la válvula. Por lo tanto, también debe considerarse el rango de temperatura de operación de la válvula, que en los modelos de latón suele oscilar entre -20°C y 120°C, abarcando la mayoría de las aplicaciones comunes.

El material y la construcción de la válvula esférica influyen directamente en su capacidad para soportar presión. El latón forjado es el material preferido para aplicaciones de alta presión porque el proceso de forja compacta el metal, creando una estructura más densa y resistente que puede soportar mayor presión que el latón fundido u otros materiales como el plástico o el zinc. El diseño del vástago de la válvula también juega un papel importante: un vástago antiexpulsión evita que este sea expulsado bajo alta presión, mejorando la seguridad y previniendo fugas. Además, las juntas tóricas dobles y los mecanismos de sellado hermético garantizan que la válvula permanezca libre de fugas incluso a presión máxima, ofreciendo tranquilidad.

Al evaluar la clasificación de presión, consulte siempre las especificaciones del fabricante y asegúrese de que la válvula cumpla con estándares industriales como EN13828 y EN228-1. Estos estándares establecen criterios estrictos sobre resistencia a la presión, garantizando que la válvula cumpla con rigurosos requisitos de seguridad y rendimiento. Evite tomar atajos con válvulas de baja calidad que tengan clasificaciones de presión no certificadas; invertir en una válvula que pueda manejar con seguridad la presión de su sistema le ahorrará reparaciones costosas y posibles riesgos de seguridad en el futuro.

El material y la elaboración de una válvula de bola están estrechamente relacionados con su capacidad de flujo y clasificación de presión, así como con su durabilidad y fiabilidad generales. El latón es ampliamente considerado como el estándar oro para válvulas de bola, especialmente para aplicaciones que requieren resistencia, protección contra la corrosión y un rendimiento constante. Las válvulas de bola de latón de alta calidad están fabricadas con aleaciones premium, como CuZn39Pb3 (CW614N) u opciones sin plomo como C46500, diseñadas para cumplir con las normas regionales de diferentes mercados (normas europeas, estadounidenses y chinas). Estas aleaciones ofrecen una excelente resistencia a la corrosión, garantizando que la válvula se mantenga en buenas condiciones incluso cuando esté expuesta al agua, al aceite o a otros líquidos no corrosivos.

El tratamiento superficial es otro aspecto importante de la calidad del material. Las válvulas de bola de latón niqueladas o cromadas no solo tienen una apariencia elegante y profesional, sino que también ofrecen una capa adicional de protección contra la corrosión, los arañazos y el desgaste. Esto es particularmente beneficioso para las válvulas instaladas en entornos agresivos o en ubicaciones visibles, como cocinas comerciales o sistemas de fontanería exteriores. Los componentes internos, como el vástago de latón y el asiento de bola de PTFE, también son fundamentales: el PTFE es conocido por su resistencia al calor, su bajo coeficiente de fricción y sus excelentes propiedades de sellado, lo que garantiza un funcionamiento suave y un rendimiento duradero.

La artesanía es igualmente importante. Una válvula de bola bien fabricada pasa por un proceso de producción riguroso, que incluye inspección de materias primas, forjado, mecanizado, chorro de arena, ensamblaje y pruebas de calidad. Cada paso está diseñado para garantizar precisión y consistencia; por ejemplo, el mecanizado CNC crea canales internos lisos y sin rebabas que favorecen un flujo óptimo y reducen la caída de presión. La prueba de fugas al 100 % es obligatoria, ya que garantiza que cada válvula esté libre de defectos antes de salir de fábrica. Además, se utilizan equipos avanzados de prueba como espectrómetros de materiales, medidores de caudal y probadores de presión para verificar el rendimiento de la válvula según las normas del sector.

Al evaluar la calidad de fabricación, busque certificaciones como ISO9001 y CE. Estas certificaciones indican que el fabricante sigue sistemas estrictos de gestión de calidad y que la válvula cumple con los requisitos internacionales de seguridad y rendimiento. Un fabricante con más de 18 años de experiencia en la industria también es una opción confiable, ya que cuenta con la experiencia y los recursos necesarios para producir válvulas de alta calidad que satisfagan consistentemente las necesidades de los clientes.

Cada sistema tiene requisitos únicos, por lo que una válvula de bola estándar no siempre puede ser la mejor opción. Muchos fabricantes reconocidos ofrecen servicios de personalización que permiten adaptar la válvula a su aplicación específica, garantizando una capacidad de flujo y una clasificación de presión óptimas. Las opciones de personalización incluyen tamaño (desde 1/8” hasta 4”), tipo de agujero (completo, estándar, reducido), conexiones extremas (BSP, NPT o racores para manguera), acabados superficiales (latón natural, niquelado, cromado) y estilos de manija (acero cromado con cubierta de plástico o diseños ergonómicos). Estas opciones permiten seleccionar una válvula que se integre perfectamente en su sistema existente, evitando la necesidad de adaptadores o modificaciones que puedan dificultar el flujo o comprometer la resistencia a la presión.

La aplicación práctica es otra consideración clave. Por ejemplo, si está instalando una válvula esférica en un espacio reducido, como en un laboratorio o en las tuberías bajo un fregadero, una válvula esférica miniatura de latón compacta es la opción perfecta: ofrece la misma fiabilidad y rendimiento que las válvulas de tamaño completo, pero con un menor espacio ocupado. Para aplicaciones industriales que requieren altas tasas de flujo y resistencia a la presión, una válvula esférica de paso total de latón con una clasificación PN40/600Psi es ideal. También es importante considerar el tipo de fluido: aunque la mayoría de las válvulas esféricas de latón son adecuadas para agua, aceite y líquidos no corrosivos, productos químicos agresivos o concentrados pueden requerir materiales o recubrimientos especializados, por lo que se recomienda consultar al equipo técnico del fabricante.

La instalación y el mantenimiento también deben tenerse en cuenta. Una válvula de bola bien diseñada es fácil de instalar con herramientas básicas, y por lo general se incluyen instrucciones detalladas de instalación. Algunos fabricantes también ofrecen videos en línea o soporte técnico para guiarlo durante el proceso. El mantenimiento es relativamente sencillo: verificar periódicamente fugas, limpiar el exterior con un detergente suave y lubricar el vástago si se pone rígido mantendrá la válvula en óptimas condiciones. Evite usar limpiadores abrasivos o productos químicos agresivos, ya que estos pueden dañar el acabado superficial o los sellos internos.

Finalmente, el servicio posventa es una consideración práctica importante. Un fabricante confiable ofrecerá una garantía para defectos de fabricación, proporcionando piezas de repuesto, reemplazos completos o reembolsos si la válvula falla prematuramente. Asimismo, un servicio al cliente ágil y receptivo es fundamental: si tiene preguntas sobre personalización, instalación o rendimiento, debería poder contactar rápidamente a un representante capacitado. Este nivel de soporte garantiza que obtenga el máximo provecho de su válvula de bola y pueda abordar eficientemente cualquier problema que surja.
